Кабель ВВГнг- ВВГнгд-ВВГпнгд-АВВГнг

Кабелі силові гнучкі із пластмасовою ізоляцією марки АВВГнгд, ВВГнгд.

ЗАСТОСУВАННЯ

Кабель застосовується для передачі та розподілу електричної енергії в  установках де змінна напруга 0,66 та 1 кВ частотою 50 Гц.
Кабель призначений для передачі та розподілу електричної енергії в стаціонарних установках на
змінна напруга 0,66 та 1 кВ частотою 50 Гц в умовах вигину при монтажі.
Кабель прокладається в сухих та вологих виробничих приміщеннях, у блоках, металевих лотках.
Також застосовується для прокладання на свіжому повітрі.
Кабелі ВВГ3, ВВГз3 не розповсюджують горіння при одиночній прокладанні.







Кабель ВВГ, ВВГнг, ВВГнгд з полівінілхлоридною ізоляцією та оболонкою застосовуються в наступних напрямках:

onc0ogp7u1ccwsogcks800w4o0w0go

  • при прокладанні спеціальними кабельними мостами, естакадами, дорогами та в спец.блоках;
  • вогні- та пожежонебезпечних приміщеннях господарського та промислового типу;
  • у вибухонебезпечних та пожежонебезпечних зонах (класи В-Iб, В-Iг, В-II, В-IIа);
  • для проведення освітлювальних мереж у небезпечних зонах класу В-Іа;
  • при укладанні електромереж у вологих та існуючих приміщеннях, каналах, шахтах, колекторах, виробничих та технічних приміщеннях, де існує ризик затоплення;
  • під час прокладання електромереж у повітряному просторі.



Технічні характеристики кабелю силового ВВГНГ

  1. Відносна вологість повітря при температурі до +35°С…………………………………. ………………………………98%
  2. Вид кліматичного виконання кабелів УХЛ та Т, категорій розміщення 1 та 5 за ГОСТ 15150-69
  3. Прокладання та монтаж кабелю ВВГнг без попереднього підігріву проводиться при температурі не нижче….-15°С
  4. Довго допустима температура нагрівання жил кабелів під час експлуатації……………………………………. …….. +70°С
  5. Максимально допустима температура нагрівання жив при короткому замиканні. .. +160°С
    Будівельна довжина кабелів ……………………………………….. …………………………………. встановлюють при замовленні.
  6. Мінімальний радіус вигину складає при прокладанні: 10 діаметрів кабелю при використанні для одножильних кабелів, 7,5 діаметрів кабелю при прокладанні багатожильних кабелів.
  7. Кабелі, у яких зовнішній діаметр знаходиться в межах до 12 мм, в основному поставляється в бухтах.або на металевих (дерев’яних) барабанах, кабелі, у яких діаметр більше 12°мм поставляються лише на дерев’яних або металевих барабанах.
  8. Термін служби ………………………………………… ………………………………………….. ………………………………………….. ……30 років

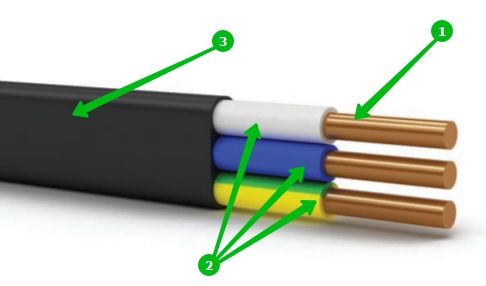

СТРУКТУРА КАБЕЛЯ

516u88ik6i8s4os4k08s8s04o448gk

  1. – струмопровідна жила силового мідного дроту може бути виготовлена ​​як мідна однодротяна або багатодротяна 1 або 2 класи, перетином від 1,5 до 240,0 мм2
  2. -ізоляція внутрішніх жил кабелю багатожильних кабелів мають відмітне забарвлення. Ізоляція нульових жил (N) виконується синього кольору. Ізоляція заземлювальних жил (PE) зазвичай виконується двокольорового (зелено-жовтого) забарвлення.
  3. – наружная оболочка изготавливается из ПВХ пластиката.

  4. – при виробництві ізольовані струмопровідні жили розташовані паралельно один одному або ізольовані жили скручені (круглої форми).

  5. – в кабелях марки ВВГз 3, ВВГзнгд3, ВВГзнг 3 оболочка наложена с заполнением  междужильного пространства.

  6. Скрутка – ізольовані жили двох-, трьох-, чотири- та п’ятижильних кабелів скручені; двох – трьох – і п’ятижильні кабелі мають жили однакового перерізу; Чотирижильні кабелі мають усі жили однакового перерізу або одну жилу меншого перерізу (жилу заземлення (PE) або нульову (N).

МОЖЛИВІ ВАРІАНТИ ВИКОНАННЯ

Кабелі марок ВВГ можуть бути виготовлені в наступних виконаннях

  • марки ВВГнг з оболонкою з ПВХ пластикату зниженої горючості.
  • марок ВВГнг-LS з оболонкою з ПВХ пластикату зниженої горючості зі зниженим димозавиділенням (LS).
